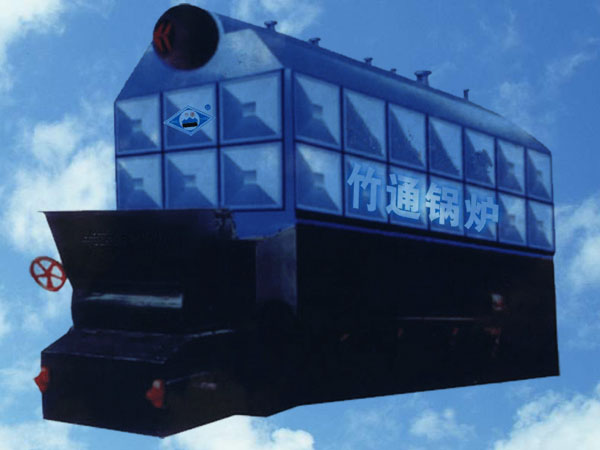

SZL系列链条炉排双锅筒全水管蒸汽锅炉是新型的双锅筒全水管蒸汽锅炉，结构合理、安装方便快捷。 锅炉受热面积大，烟气横向冲刷对流管束，传热效果好，热效率高，起动升压快，汽压稳定，蒸汽品质好，节约燃料。炉膛容积较大，具有较好的烟尘沉降作用。配备蒸汽压力和水位联填保护，采用全自动控制。该系列锅炉为组装结构型式，分上下两大部件，便于运输、安装，对锅炉内部和钢管的积污清理以及维修保养带来较大便利。
SZL系列双锅筒全水管链条炉排蒸汽锅炉参数
型号 参数 名称 | SZL6-1.25-AⅡ | SZL10-1.25-AⅡ | SZL15-1.25-AⅡ | SZL20-1.25-AⅡ | |
额定蒸发量（t/h） | 6 | 10 | 15 | 20 | |
额定蒸汽压力（MPa） | 1.25 | 1.25 | 1.25 | 1.25 | |
额定蒸汽温度（℃） | 194 | 194 | 194 | 194 | |
给水温度（℃） | 60 | 104 | 104 | 104 | |
受热面积 | 锅炉本（m2） | 148.2 | 169.33 | 380 | 483 |
省煤器（m2) | 130.8 | 260.9 | 260.9 | 404 | |
适用燃料 | Ⅱ类烟煤 | Ⅱ类烟煤 | Ⅱ类烟煤 | Ⅱ类烟煤 | |
设计热效率（%） | 79 | 79.2 | 79.5 | 79.8 | |
计算耗煤量（标煤kg/h） | 998 | 1659 | 2480 | 3292 | |
外形尺寸（长×宽×高mm） | 7720×3210×4570 | 8410×3340×5286 | 10950×4380×6520 | 14330×4770×6800 | |
大运输重量（T） | 上部19.17 下部14.03 | 上部27.6 下部19.7 | 上部31.17 下部24.60 | 四部分组成， 单件重31t | |
锅炉主要技术参数
型号 | SZL6-1.6-AⅡ | SZL8-1.6-AⅡ | SZL10-1.6-AⅡ | SZL15-1.6-AⅡ | SZL20-1.6-AⅡ | |
参数 | ||||||
名称 | ||||||
额定蒸发量（t/h） | 6 | 8 | 10 | 15 | 20 | |
额定工作压力（Mpa） | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | |
额定蒸汽温度（℃） | 204 | 204 | 204 | 204 | 204 | |
锅炉给水温度（℃） | 105 | 105 | 105 | 105 | 105 | |
受热面积 | 锅炉本体（m2） | 139 | 180 | 233 | 318.5 | 504 |
省煤器（m2） | 121 | 154 | 176 | 280 | 377.6 | |
使用燃料 | Ⅱ类烟煤 | Ⅱ类烟煤 | Ⅱ类烟煤 | Ⅱ类烟煤 | Ⅱ类烟煤 | |
设计热效率（%） | 78 | 78 | 78.5 | 78.8 | 78.8 | |
计算耗煤量（标煤kg/h） | 1028 | 1370 | 1713 | 2570 | 3428 | |
烟尘排放浓度（mg/Nm3） | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | |
运输尺寸（长×宽×高mm） | 7600×3200×4600 | 8100×3400×8410 | 8500×3600×5720 | 10500×4200×6700 | 14500×4200×3524 | |
重量（T） | 23.5 | 26 | 29 | 31 | 31 | |
